Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: BT
Πιστοποίηση: CE
Αριθμό μοντέλου: BT2113Β
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD250000-350000/set
Delivery Time: 90 work days
Payment Terms: T/T
Supply Ability: 10 set per year
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση

Control System: PLC Διάσταση: 15000*1500*1800mm
Υλικό: Ατσάλι ατσάλι Operating System: Touch Screen
Συσκευή: Δαστική θήκη Κατανάλωση ενέργειας: 30KW
Ηλεκτρική τροφοδοσία: 380V/50Hz Processing Method: Automatic
Ονομασία του προϊόντος: Ολως αυτόματη γραμμή συναρμολόγησης συσσωρευτών μπαταριών Warranty: 2Year
Επισημαίνω:

21700 Γραμμή συναρμολόγησης κυλινδρικών συσσωρευτών

,

18650 Γραμμή συναρμολόγησης κυλινδρικών συσσωρευτών

Περιγραφή προϊόντων

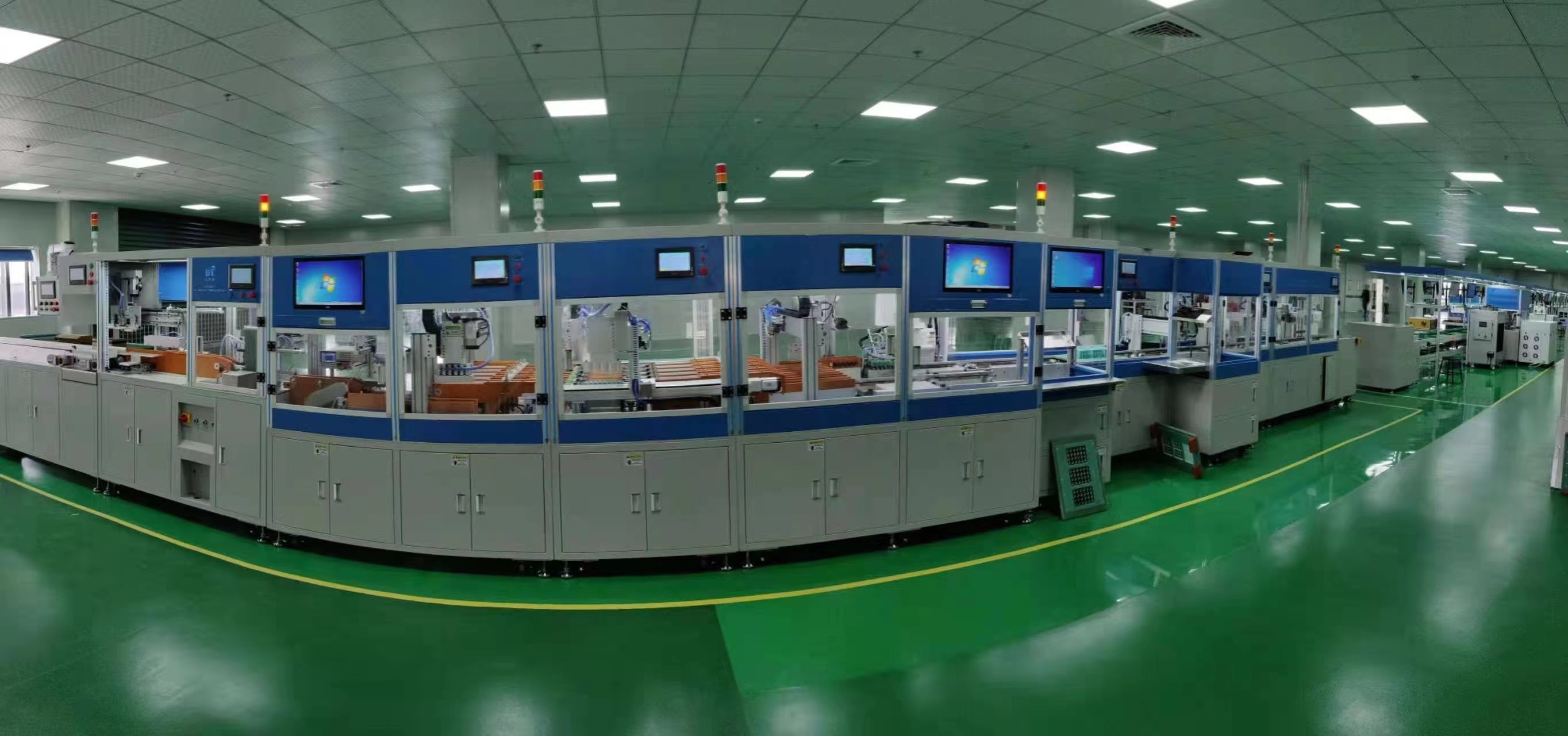

Πλήρως αυτόματο κυλινδρικό πακέτο μπαταριών 18650/21700 Γραμμή συναρμολόγησης

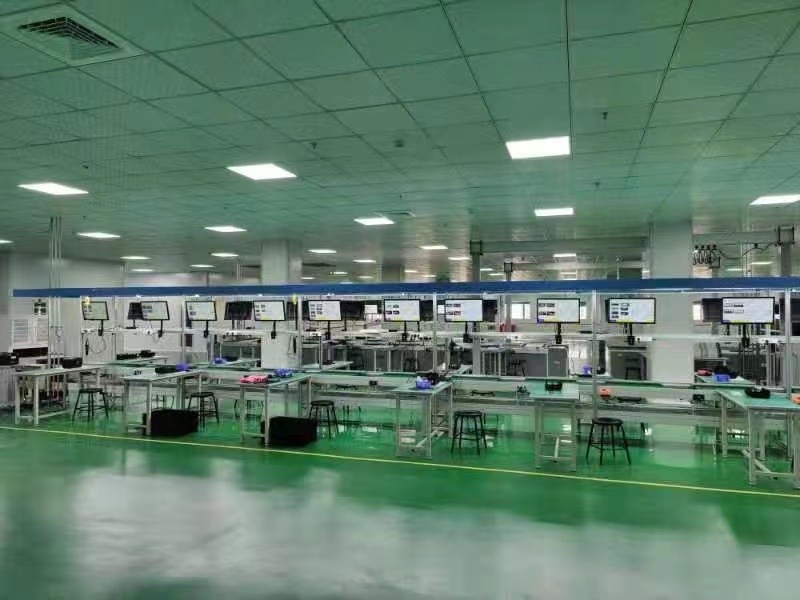

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 0Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 1




I. Πεδίο εφαρμογής και περιγραφή λειτουργίας του εξοπλισμού

1.Επιλογή εξοπλισμού:
BT-2113b-18650, που ισχύει για το κελί για το 18650 ειδικό
BT-2113b-21700, κατάλληλο για 21700 ειδικές κυψέλες
BT-2113b-18/21, ισχύον κελί για 18650 και 21700 γενικά



2. Κύριες λειτουργίες του εξοπλισμού: BT-2113B μπαταρία PACK αυτόματη γραμμή παραγωγής, είναι μια

Εξοπλισμός αυτόματης μπαταρίας κυλινδρικών κυττάρων PACK, που χρησιμοποιείται κυρίως για μπαταρία αυτοκινήτου
μονάδα μέτρησης.Μονάδα μπαταρίας ισχύος.Μονάδα μπαταρίας αποθήκευσης ενέργειας και μπαταρία ηλεκτρικού εργαλείου.

3. Κύρια εξαρτήματα του εξοπλισμού (διαδικασία παραγωγής):

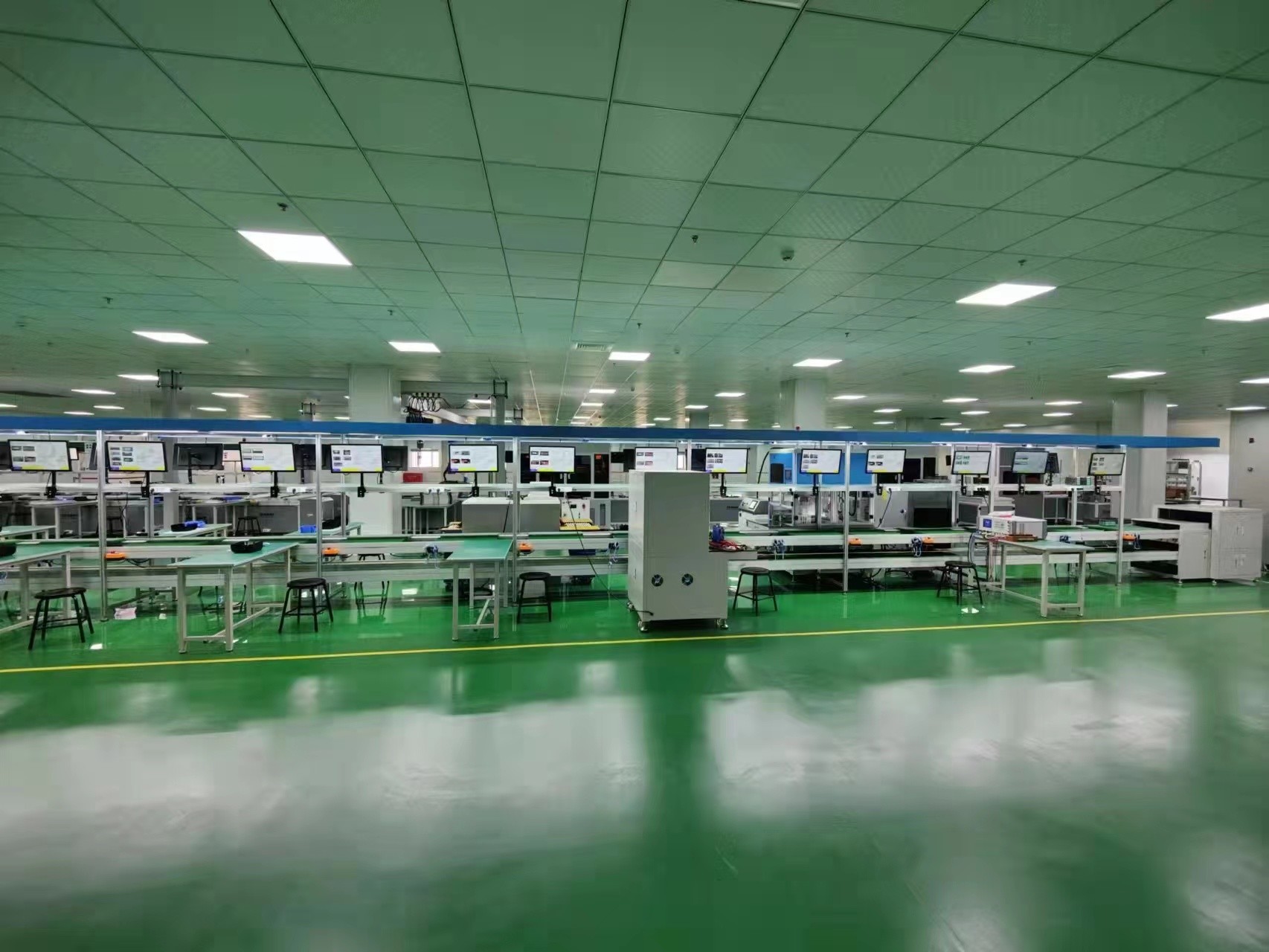

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 2

4. Μέγιστη διαδρομή καλουπιού σημειακής συγκόλλησης: 430 mm σε κατεύθυνση άξονα Χ, 270 mm σε άξονα Χ
κατεύθυνση, 21 πυρήνες σε κατεύθυνση άξονα Χ και 13 πυρήνες σε κατεύθυνση άξονα Χ με απόσταση 20,5 mm

5. Ολοκληρωμένη απόδοση παραγωγής: 3000-4200pcs /H

6. Ποσοστό πιστοποίησης προϊόντος: >99%

7. Ποσοστό λειτουργίας εξοπλισμού: 98%





Ⅱ .Διάγραμμα αυτόματης γραμμής παραγωγής πακέτου μπαταρίας αποθήκευσης ισχύος/ενέργειας BT-2113B

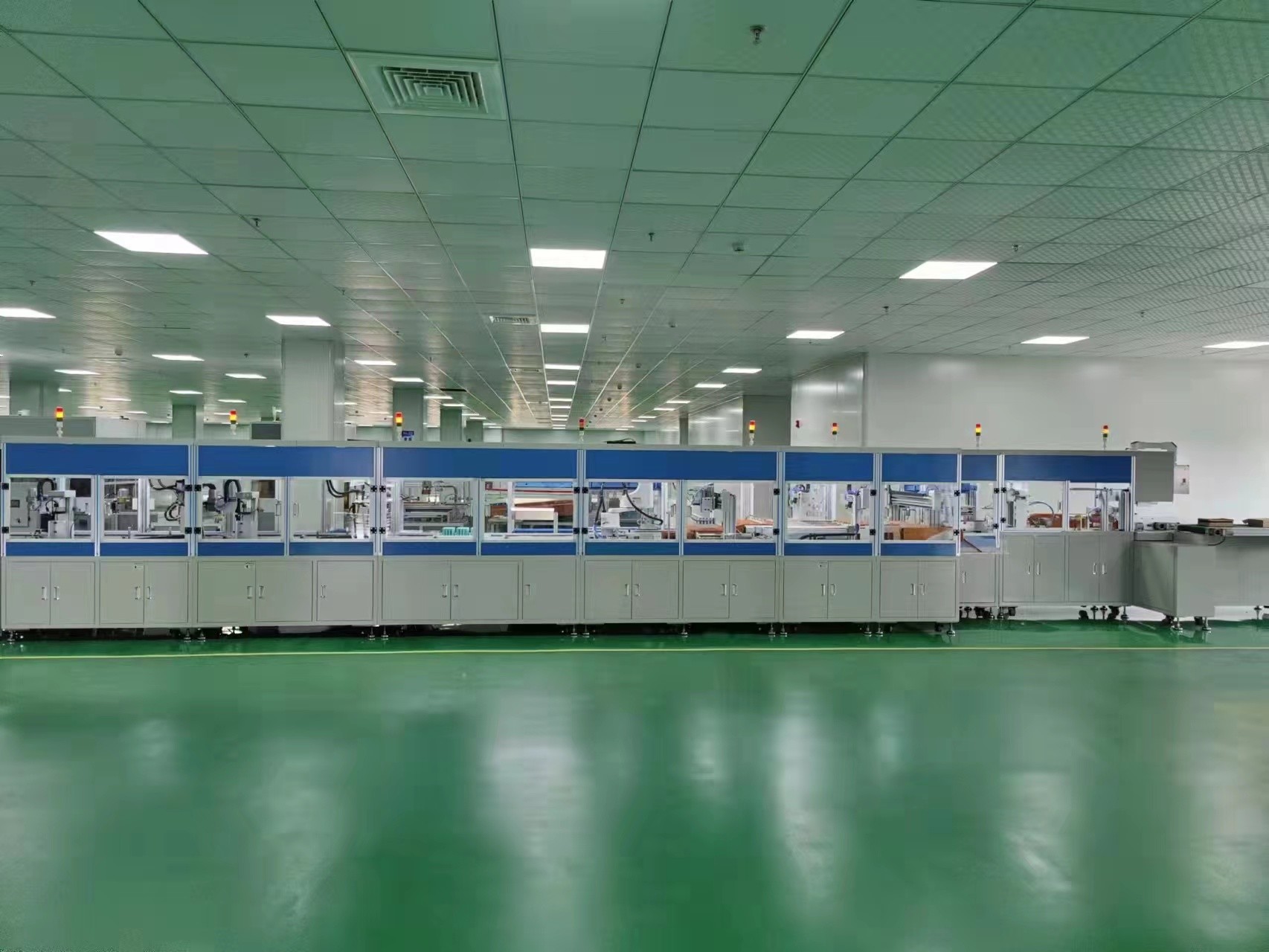

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 3

Ⅲ.Διάγραμμα διάταξης εξοπλισμού

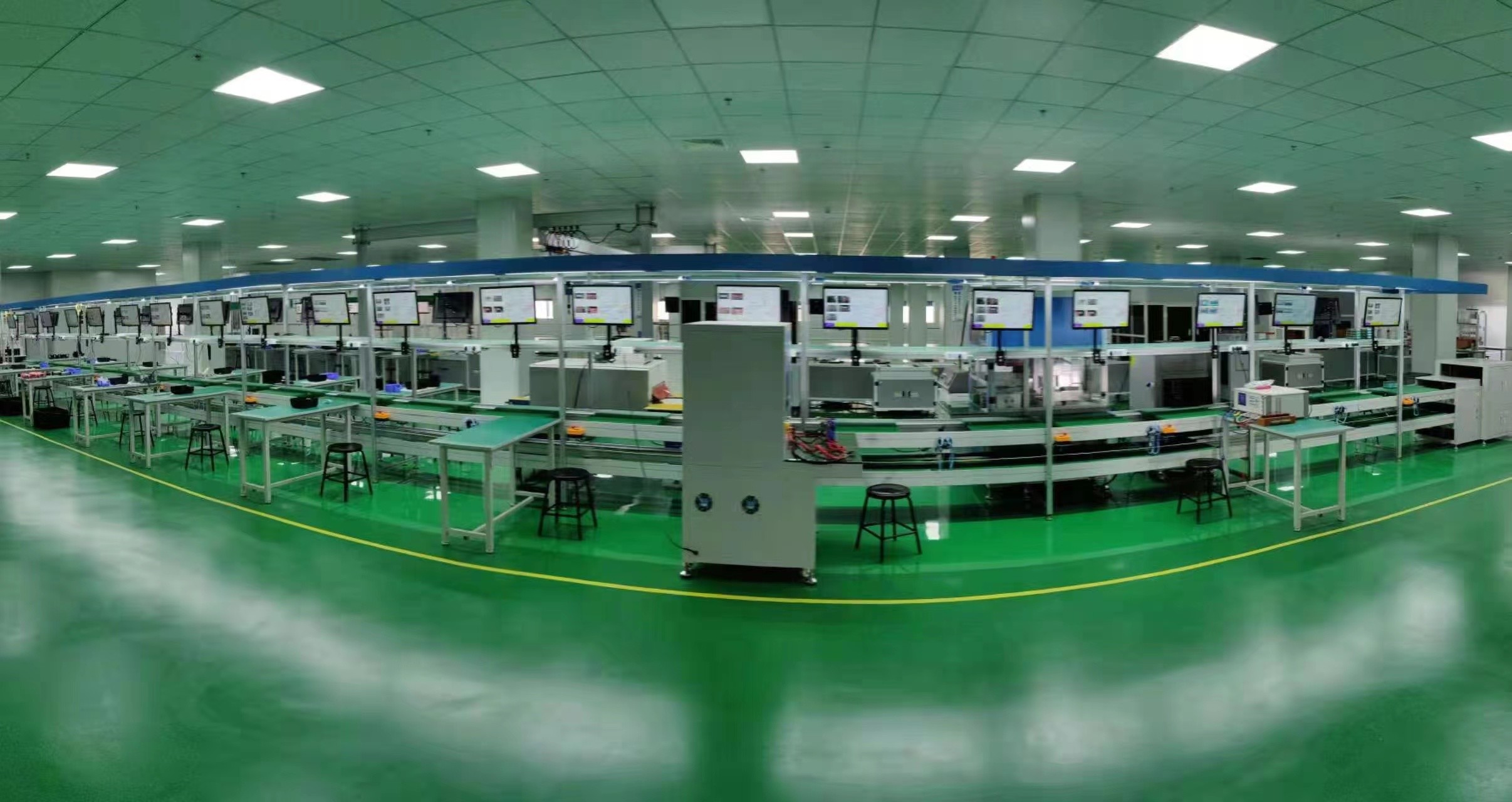

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 4
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 5


Ⅳ.Απαιτήσεις Περιβάλλοντος Εξοπλισμού

1.Τροφοδοσία: AC τριφασικό 380V±10%, 30KW 50HZ

2.Πηγή αέρα: 0,4-0,8mpa, χωρίς ομίχλη νερού, χωρίς ακαθαρσίες

3.Θερμοκρασία περιβάλλοντος: 10-45℃

4. Υγρασία περιβάλλοντος: όχι περισσότερο από 85R.h (χωρίς συμπύκνωση νερού)

5.Περιβαλλοντικές απαιτήσεις: καμία ισχυρή δόνηση, καμία ισχυρή ηλεκτρομαγνητική παρεμβολή, όχι
διαβρωτικό αέριο και εύφλεκτο και εκρηκτικό αέριο


Ⅴ.Bt-2113b μπαταρία αποθήκευσης ισχύος/ενέργειας αυτόματη γραμμή παραγωγής τεχνική
Παράμετροι

Αυτόματος τροφοδότης κυψελών
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 6

Τροφοδοσία: AC220V±10% 1KW 50HZ±10%
Πηγή αέρα: 0,4-0,8 mpa, χωρίς νέφος νερού, χωρίς ακαθαρσίες
Το κουτί συσκευάζεται σε χαρτοκιβώτια 10*10, με μέγιστο 5 κουτιά τη φορά
Το κελί κουτιού είναι συσκευασμένο σε χαρτοκιβώτια 12*15, με μέγιστο 4 κουτιά τη φορά
Υιοθετήστε το επάνω ασημί οδηγό της Ταϊβάν
Ισχύς αλλαγής κυψέλης: βηματικός κινητήρας/μοτέρ επιβράδυνσης
Σύστημα ελέγχου: XC2-24T-E PLC προγραμματιστής
Διεπαφή λειτουργίας: Έγχρωμη οθόνη TG-765-UT, εύκολη στη χρήση
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Adeke // Omron/Keenshi
Αποδοτικότητα παραγωγής: περισσότερα από 4500 PCS/H
ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ: ΤΟΠΟΘΕΤΗΣΤΕ ΧΕΙΡΟΚΙΝΗΤΑ το κελί του κουτιού μέσα στο κουτί
γραμμή συναρμολόγησης, εισάγετε αυτόματα τη θέση της κυψέλης και
σπρώξτε το άδειο κουτί μέσα στο κουτί αποθήκευσης

Αυτόματος μηχανισμός τροφοδοσίας κυττάρων
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 7

Τροφοδοσία: AC220V±10% 1KW 50HZ±10%
Πηγή αέρα: 0,4-0,8mpa, χωρίς νέφος νερού, χωρίς ακαθαρσίες
Χρησιμοποιήστε τη γραμμή αναρρόφησης μόνιμου μαγνήτη 15 ΤΕΜ
Υιοθετήστε το επάνω ασημί οδηγό της Ταϊβάν
Ισχύς αλλαγής πυρήνα: κύλινδρος αστεριού
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Adeke // Omron/Keenshi
ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ: ΑΥΤΟΜΑΤΑ ΒΓΑΖΕ ΤΟ ΚΥΤΛΙ ΣΤΟ
ΧΑΡΤΟΚΟΥΤΙ ΚΑΙ ΜΕΤΑΦΕΡΕΤΕ ΤΟ ΣΤΗΝ ΚΥΤΤΑΡΙΚΗ ΓΡΑΜΜΗ ΤΟΥ
ΑΥΤΟΜΑΤΗ μηχανή PAD.Είναι συμβατό με διαφορετικά
διάμετρος κουτιών συσκευασίας κυψελών 21/18

Επικόλληση μονωτικού χαρτιού
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 8
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 9


Τροφοδοσία: AC220V±10% 1,6KW 50HZ±10%
Πηγή αέρα: 0,4-0,8 mpa, χωρίς νέφος νερού, χωρίς ακαθαρσίες
Υιοθετήστε μηχανισμό μαξιλαριού 4 ακίδων για βελτίωση της απόδοσης
Υιοθετήστε τον κινητήρα μετατροπής συχνότητας και το μαξιλαράκι διάτρησης CAM για να αποτρέψετε την μπαταρία
βλάβη
Ιαπωνική μήτρα χάλυβα υψηλής ταχύτητας, διάρκεια ζωής 5 ετών
Αυτόματη επανατύλιξη άχρηστων υλικών
Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ο κινητήρας κάτω κυψέλης υιοθετεί τον κινητήρα μείωσης της δύναμης της Ταϊβάν
Ισχύς χειριστή: βηματικός κινητήρας/σερβοκινητήρας κλειστού βρόχου
Ισχύς αλλαγής κυψέλης: βηματικός κινητήρας
Σύστημα ελέγχου: XD-42T-E PLC προγραμματιστής
Διεπαφή λειτουργίας: Έγχρωμη οθόνη TG-765-UT, εύκολη στη χρήση
Ενσωματωμένο σύστημα συναγερμού βλαβών (σύμφωνα με την προτροπή για την αφαίρεση της βλάβης)
Αυτόματος συναγερμός για έλλειψη χαρτιού highland κριθαριού
Ποσοτική υπενθύμιση καθαρισμού καλουπιών
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Adeke // Omron/Keenshi

Μηχάνημα ταξινόμησης τροφοδοσίαςΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 10

Υιοθετήστε το επάνω ασημί οδηγό της Ταϊβάν
Η κυψέλη εισόδου υιοθετεί σύγχρονη μετάδοση με ιμάντα και η ισχύς είναι 25W
κινητήρας επιβράδυνσης
Ισχύς αλλαγής κυψέλης: σερβοκινητήρας 400W
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Adeke // Omron/Keenshi
Βασικές λειτουργίες: Συνδέστε αυτόματα το στοιχείο με το επιφανειακό μαξιλάρι στη δοκιμή
θέση για δοκιμή και το δοκιμασμένο κελί θα μεταφερθεί στο
μηχανισμός μετατόπισης κυψέλης δοκιμής από τον σερβοκινητήρα σύμφωνα με το σετ
απόσταση, η οποία είναι συμβατή με κελιά 21/18 σε διάμετρο, και
10 ΤΕΜ κάθε φορά

Αυτόματη δοκιμή IRΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 11

Δοκιμαστική ισχύς: Πνευματικό αστέρι
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Adeke // Omron/Keenshi
Απόδοση δοκιμής: πάνω από 4500 PCS/H
Μοντέλο βελόνας δοκιμής: KS-100A3000
Δοκιμαστική διάρκεια ζωής βελόνας: 600.000 φορές
Κύριες λειτουργίες: ενιαία τάση κυψέλης δοκιμής και εσωτερική αντίσταση, μέσω του
Μετατόπιση σερβοκινητήρα, δοκιμή 10 κυψελών, από τον μηχανισμό μετατόπισης κυψέλης έως
μηχανισμός τριπλής βάρδιας 1, τα δεδομένα δοκιμής στον κώδικα σάρωσης ολοκληρώθηκαν
και σύνδεση γραμμικού κώδικα κελιών, βάση δεδομένων αποθήκευσης

Αντίσταση τάσης HIOKI BT3562
δοκιμαστήςΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 12

Μοντέλο δοκιμής: HIOKI BT3562 προαιρετικό οικιακό HK3560
Δοκιμαστικό κανάλι: κανάλι 1
Ακρίβεια ανάγνωσης τάσης: συν ή πλην 0,02 MV
Ακρίβεια ανάγνωσης εσωτερικής αντίστασης: συν ή πλην 0,2 Hao
Οι επαναλαμβανόμενες δοκιμές είναι συνεπείς
Τα δεδομένα δοκιμής στον κώδικα σάρωσης ολοκληρώθηκαν και η δέσμευση γραμμικού κώδικα κελιών, αποθηκευμένα στο
βάση δεδομένων
Απόδοση δοκιμής: 5000PCS/H

Μηχανισμός μετατόπισης κυττάρωνΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 13

Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ο κινητήρας κάτω κυψέλης υιοθετεί τον κινητήρα μείωσης της δύναμης της Ταϊβάν
Πάρτε τη δύναμη του χειριστή: αστέρι πνευματικό
Ισχύς αλλαγής κυψέλης: σερβοκινητήρας 400W
Ενσωματωμένο σύστημα συναγερμού βλαβών (σύμφωνα με την προτροπή για την αφαίρεση της βλάβης)
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Actec /SMC/ Phenom/Airtek
Αποδοτικότητα παραγωγής: περισσότερα από 4500 PCS/H
Κύριες λειτουργίες: Τα δοκιμασμένα κύτταρα μεταφέρονται στον μηχανισμό τριπλής βάρδιας 1
με τη σειρά, και ο σερβοκινητήρας διατάσσεται αυτόματα σύμφωνα με το
απόσταση 21700 κυψελών, 10 ΤΕΜ/χρόνο.Το κελί 18650 είναι επίσης συνδεδεμένο
σύμφωνα με την απόσταση των 21700 κελιών, ώστε να γίνει αντιληπτή η καθολικότητα του
18650 και 21700 κελιά

Μηχανισμός τριών μετατοπίσεων1Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 14

Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ο κινητήρας κάτω κυψέλης υιοθετεί τον κινητήρα μείωσης της δύναμης της Ταϊβάν
Ισχύς μετατόπισης κυψέλης: πνευματικό αστέρι
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Actec /SMC/ Phenom/Airtek
Αποδοτικότητα παραγωγής: περισσότερα από 4500 PCS/H
Κύρια λειτουργία: Πρόσβαση στη δοκιμασμένη μετατόπιση κελιών στη θέση κωδικού σάρωσης και
θέση εκκένωσης, 18650 και 21700 κύτταρα καθολική

Κωδικός αυτόματης σάρωσης 1Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 15

Κωδικός σάρωσης Honeywell/Genz/HiKVision
Η προσαρμοσμένη πηγή φωτός χρησιμοποιείται για τη διασφάλιση της ακρίβειας της ανάγνωσης κώδικα
Σύστημα αναγνώρισης: Ανεξάρτητη έρευνα και ανάπτυξη Bicester
Πλάτος κάμερας: εντός 300*150mm
Εκτελεστική συσκευή: Βιομηχανικός υπολογιστής, γνήσιο σύστημα WIN7
Βασικές λειτουργίες: Sanlian shift 1, σαρώνει τις μπαταρίες στον κωδικό, ξεκινά το
μηχανισμός κίνησης βηματικού κινητήρα, οι μπαταρίες δεξιόστροφα, για ανάγνωση δέσμευσης δεδομένων γραμμικού κώδικα,
Δεν διαβάζει τον γραμμικό κώδικα και τις αρνητικές προτάσεις δοκιμής είναι κακό, τα δεδομένα δοκιμής στον κώδικα
ολοκλήρωση και δέσμευση γραμμωτού κώδικα μπαταριών, βάση δεδομένων καταστήματος, σύστημα MES
σύνδεση με το party a, μην σκουπίζετε τις αυλές και η λειτουργία αυλών μπορεί να αποκλειστεί,
11 σετ κιβωτίων ταχυτήτων, με ελαστικό δακτύλιο για αύξηση της τριβής στο
πυρήνα, για να εξασφαλιστεί η κανονική περιστροφή του πυρήνα, κανονική ανάγνωση, 18650 και
21700 κύτταρα καθολική
Αποδοτικότητα σάρωσης: περισσότερα από 3500 PCS /H

Αυτόματος χειριστής αρχειοθέτησηςΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 16

Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ισχύς χειριστή αυτόματου γραναζιού: σερβοκινητήρας 2 αξόνων 400W
Ενότητα: 2 άξονες αρπάζουν 10 ΤΕΜ ηλεκτρικού πυρήνα ταυτόχρονα, χρησιμοποιώντας κύλινδρο
τηλεσκοπικός μόνιμος μαγνήτης, σταθερός και αξιόπιστος
Σύστημα ελέγχου: Προγραμματιστής PLC σειράς XD
Αισθητήρας: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Διεπαφή λειτουργίας: Έγχρωμη οθόνη TG-765-UT, εύκολη στη χρήση
Κύριες ΛΕΙΤΟΥΡΓΙΕΣ: ΑΝΑΛΟΓΑ με το εύρος της ρυθμισμένης τάσης εσωτερικού
αντίσταση, τοποθετήστε το στοιχείο στην αντίστοιχη υποδοχή αγωγού, 18650
και 21700 κύτταρα είναι καθολικά

5 ΟΚ κανάλια
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 17

Χρησιμοποιήστε 3 σύγχρονες ζώνες μετάδοσης
Ισχύς μετάδοσης: Μοτέρ μειωτήρα 25W
Αισθητήρας: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Αριθμός πάγκων: 5 OK πάγκοι
Η γραμμή συναρμολόγησης χωρίζεται σε τροφοδοσία κυττάρων και εκκένωση κυττάρων
Το επίπεδο εκφόρτισης της κυψέλης είναι εξοπλισμένο με αυτόματη τοποθέτηση
μηχανισμός, ο οποίος ανοίγει αυτόματα όταν λαμβάνεται το κελί
Τα κελιά 18650 και 21700 είναι καθολικά

Δοκιμή IR ελαττωματικού προϊόντος/κωδικός σάρωσης
ελαττωματική συλλογή προϊόντων
ΚανάλιΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 18

Χρησιμοποιήστε 3 σύγχρονες ζώνες μετάδοσης
Ισχύς μετάδοσης: Μοτέρ μειωτήρα 25W
Αισθητήρας: Omron/Lirong Machine Research
Αριθμός πάγκων: 1 πάγκοι NG
Το ηλεκτρικό στοιχείο αποστέλλεται μέσα στο υλικό μέσω του αγωγού, και το
Δίνεται συναγερμός πλήρους υλικού
Κύρια λειτουργία: Συλλέξτε τις κυψέλες που αποτυγχάνουν στη δοκιμή εσωτερικής αντίστασης τάσης
και ο κακός κώδικας σάρωσης
Τα κελιά 18650 και 21700 είναι καθολικά

Μηχανισμός μετατόπισης κελιών 3*5
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 19

Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ισχύς χειριστή αυτόματου γραναζιού: σερβοκινητήρας 2 αξόνων 400W
Ενότητα: 2 άξονες
Είναι σταθερό και αξιόπιστο να πιάνεις 10 τμχ ηλεκτρικής κυψέλης ταυτόχρονα και να το υιοθετείς
κυλινδρικός τηλεσκοπικός μόνιμος μαγνήτης
Σύστημα ελέγχου: Προγραμματιστής PLC σειράς XD
Αισθητήρας: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Διεπαφή λειτουργίας: Έγχρωμη οθόνη TG-765-UT, εύκολη στη χρήση
Κύρια λειτουργία: Βγάλτε το κελί καναλιού ΟΚ 5-bit και βάλτε το στο
αντίστοιχο μηχανισμό αποθήκευσης κυττάρων ή κανάλι εκκένωσης κυττάρων.
Είναι καθολικό για 18650 και 21700 κύτταρα και μεταφέρεται
ανεξάρτητα από 5 ομάδες σερβοκινητήρων με μονάδα

Μηχανισμός αποθήκευσης κυττάρων ανύψωσηςΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 20

Τροφοδοσία: AC220V±10% 1,6KW 50HZ±10%
Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ισχύς ανύψωσης: Μοτέρ μειωτήρα φρένων
Χωρητικότητα αποθήκευσης: 18650 περίπου 240 τμχ, 21700 περίπου 180 τεμ.
Ταχύτητα ανύψωσης: 8mm/SEC
Σύστημα ελέγχου: Προγραμματιστής PLC σειράς XD
Αισθητήρας: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Διεπαφή λειτουργίας: Έγχρωμη οθόνη TG-765-UT, εύκολη στη χρήση
Τα κελιά 18650 και 21700 είναι καθολικά

Κανάλι εκκένωσης κυττάρων*5Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 21

Η κυψέλη εισόδου υιοθετεί σύγχρονη μετάδοση με ιμάντα και η ισχύς είναι 25W
κινητήρας επιβράδυνσης
Ισχύς αλλαγής κυψέλης: σερβοκινητήρας 400W
Αριθμός καναλιών 5
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Adeke // Omron/Keenshi

Μηχανισμός σύλληψης κυττάρου εξόδου

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 22


Υιοθετήστε το επάνω ασημί οδηγό της Ταϊβάν
Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ισχύς χειριστή αυτόματου γραναζιού: σερβοκινητήρας 2 αξόνων 400W
Ενότητα: 2 άξονες
Χρησιμοποιήστε 3 σύγχρονες ζώνες μετάδοσης
Ισχύς μετάδοσης: Μοτέρ μειωτήρα 25W
Αισθητήρας: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Αριθμός πάγκων: 5 OK πάγκοι
Επίπεδο εκφόρτισης κυψέλης γραμμής συναρμολόγησης
Το επίπεδο εκφόρτισης της κυψέλης είναι εξοπλισμένο με αυτόματη τοποθέτηση
μηχανισμός, ο οποίος ανοίγει αυτόματα όταν λαμβάνεται το κελί
Τα κελιά 18650 και 21700 είναι καθολικά
Κύρια λειτουργία: Από τον αριθμό των ρομπότ υποστήριξης που χρειάζεται να γίνει αυτόματα
πιάστε το κελί στη θέση του μηχανισμού αυτόματης αναστροφής
Συμβατό με κυψέλη διαμέτρου 21/18, 1-10 τμχ σύμφωνα με τη ρύθμιση

Το κελί προσαρμόζει αυτόματα τη θετική και την αρνητική κατεύθυνση

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 23


Κύρια λειτουργία: σύμφωνα με τις απαιτήσεις της πίσω μονάδας,
αλλάζει αυτόματα το θετικό και το αρνητικό ηλεκτρόδιο
κατεύθυνση του κυττάρου
Ισχύς περιστροφής: 5786 βηματικός κινητήρας (με μειωτήρα 10 αναλογιών)
Απόδοση ανταλλαγής: 4500-5000pcs /H

Κωδικός αυτόματης σάρωσης 2Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 24

Κωδικός σάρωσης Honeywell/Genz/HiKVision
Η προσαρμοσμένη πηγή φωτός χρησιμοποιείται για τη διασφάλιση της ακρίβειας της ανάγνωσης κώδικα
Σύστημα αναγνώρισης: Ανεξάρτητη έρευνα και ανάπτυξη Bicester
Πλάτος κάμερας: εντός 300*150mm
Εκτελεστική συσκευή: Βιομηχανικός υπολογιστής, γνήσιο σύστημα WIN7
Βασικές λειτουργίες: Sanlian shift 1, σαρώνει τις μπαταρίες στον κωδικό, ξεκινά το
μηχανισμός κίνησης βηματικού κινητήρα, οι μπαταρίες δεξιόστροφα, για ανάγνωση γραμμικού κώδικα
η δέσμευση δεδομένων, η μη ανάγνωση γραμμικού κώδικα και οι αρνητικές προτάσεις δοκιμής είναι κακές,
τα δεδομένα δοκιμής στον γραμμωτό κώδικα συμπλήρωσης και μπαταριών
δέσμευση, αποθήκευση βάσης δεδομένων, σύνδεση συστήματος MES με το μέρος α, μην το κάνετε
σκούπισμα αυλών και η λειτουργία αυλών μπορεί να μπλοκαριστεί, 11 σετ εργαλείων
μετάδοση, με ελαστικό δακτύλιο για αύξηση της τριβής στον πυρήνα,
για να εξασφαλιστεί η κανονική περιστροφή του πυρήνα, κανονική ανάγνωση, 18650
και 21700 κύτταρα καθολική
Αποδοτικότητα σάρωσης: περισσότερα από 3500 PCS /H

Αυτόματος μηχανισμός απόστασηςΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 25

Τροφοδοσία: AC220V±10% 1,6KW 50HZ±10%
Πηγή αέρα: 0,4-0,8 mpa, χωρίς νέφος νερού, χωρίς ακαθαρσίες
Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Αφαιρέστε την ισχύ του χειριστή: σερβοκινητήρας 2 αξόνων 400W
Ενότητα: 1 άξονας
Εύρος ρύθμισης απόστασης: 18-28mm
Ο μέγιστος αριθμός κελιών είναι 10
Σύλληψη πυρήνα: τηλεσκοπικός μόνιμος μαγνήτης κυλίνδρου, σταθερός και αξιόπιστος
Σύστημα ελέγχου: Προγραμματιστής PLC σειράς XD
Αισθητήρας: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Διεπαφή λειτουργίας: Έγχρωμη οθόνη TG-765-UT, εύκολη στη χρήση
Κύρια ΛΕΙΤΟΥΡΓΙΑ: ΣΥΜΦΩΝΑ με τη ρύθμιση, η απόσταση γίνεται αυτόματα
προσαρμοσμένο στην ίδια απόσταση με το στήριγμα της μπαταρίας και το ρομπότ
πιάνει στο στήριγμα

Μηχανισμός τριών μετατοπίσεων 2Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 26

Υιοθετήστε ασημί οδηγό ράγας Ταϊβάν, ράβδο μολύβδου
Ο κινητήρας κάτω κυψέλης υιοθετεί τον κινητήρα μείωσης της δύναμης της Ταϊβάν
Ισχύς μετατόπισης κυψέλης: πνευματικό αστέρι
Κύλινδρος: Attec /SMC/XINCHENG
Εξαρτήματα πνευματικού ελέγχου: ATech /SMC/ Tiangong/Pneumatic Like
Συσκευή επαγωγής: Ταϊβάν LIKE/ Actec /SMC/ Phenom/Airtek
Αποδοτικότητα παραγωγής: περισσότερα από 4500 PCS/H
Κύρια λειτουργία: Αντικαταστήστε την καλή μετατόπιση κελιών στη θέση κωδικού σάρωσης και
αυτόματη θέση απόστασης, 18650 και 21700 κύτταρα καθολική

YK400XR ρομπότ YamahaΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 27


Σύστημα χειροκίνητου προγραμματισμού ρομπότ Yamaha
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 28

Μοντέλο ρομπότ: Yamaha YK400XR
Έγκυρο εύρος: ακτίνα 360mm
Βάρος φορτίου: 3KG
Βασικές λειτουργίες: Το ρομπότ βγάζει την ηλεκτρική κυψέλη σε καλή απόσταση και την εισάγει
μέσα στο στήριγμα (ή χωρίς καλούπι βραχίονα).
Απόδοση: 5000-6000 PCS/H
Τεχνικές παράμετροι: Δείτε το εγχειρίδιο της Yamaha για λεπτομέρειες
Κύριες λειτουργίες: Ειδική έρευνα και ανάπτυξη συστήματος ελέγχου για
Ρομπότ Yamaha
Ρυθμίστε με μη αυτόματο τρόπο τις συντεταγμένες και τις ενέργειες ρομπότ
Ταιριάξτε Yamaha 4 αξόνων / ρομπότ 6 αξόνων
Η αποσφαλμάτωση είναι απλή, εύκολη στην εκμάθηση, εύκολη στην κατανόηση
Η οθόνη αφής 7,5 ιντσών εμφανίζει την τρέχουσα κατάσταση
Λειτουργικό σύστημα: Ανεξάρτητη έρευνα και ανάπτυξη Bicester

Δοκιμαστής CCD
Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 29

Τροφοδοσία: AC220V±10% 0,6KW 50HZ±10%
Κάμερα Hikvision 10 εκατομμύρια HD
Σύστημα αναγνώρισης: Ανεξάρτητη έρευνα και ανάπτυξη Bicester
Πλάτος κάμερας: 420*300mm ή λιγότερο
Εκτελεστική συσκευή: Βιομηχανικός υπολογιστής, γνήσιο σύστημα WIN7
Κύριες λειτουργίες: ΕΛΕΓΞΤΕ και συγκρίνετε τα θετικά και αρνητικά ηλεκτρόδια του
το συνδεδεμένο στοιχείο και σταματήστε τη λειτουργία εάν η θέση είναι λάθος ή η πολικότητα
επιστρέφει, περιμένοντας τη μη αυτόματη επιβεβαίωση πριν από την κυκλοφορία
Αποδοτικότητα σάρωσης: περισσότερα από 6000PCS cell /H
Κατά τη διάρκεια της κανονικής παραγωγής, κάθε δοκιμή, όταν πληροί τις προϋποθέσεις, τα στιγμιότυπα οθόνης θα είναι
αποστέλλονται στο σύστημα MES της εταιρείας σας για συντήρηση (περίπου 8 εκατομμύρια το καθένα).
Λειτουργία διεπαφής: Webserve
Αποστολή Αποστολή: Αποστολή σε δεκαεξαδική μορφή

Μια επιφανειακή συγκόλλησηΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 30

Κύρια λειτουργία: Αυτόματη συγκόλληση σημείου για μονή πλευρά της μπαταρίας
Πρότυπο
HEQUAN (Bicast),
MDA8000B/MDB4000B
τρανζίστορ
τροφοδοτικό συγκόλλησης,
Προαιρετική ισχύς συγκόλλησης τρανζίστορ MIYACHI MDA8000B/MDB4000B
Προμήθεια
Με λειτουργία ανίχνευσης ρεύματος, ψευδή συγκόλληση, συναγερμός πυρκαγιάς έκρηξης
Λειτουργία καθαρού σερβοκινητήρα τεσσάρων αξόνων
Τα δεδομένα συντεταγμένων σημειακής συγκόλλησης μπορούν να εισαχθούν μέσω δίσκου U ή συστοιχίας
Τα θετικά και αρνητικά ρεύματα συγκόλλησης μπορούν να ρυθμιστούν διαφορετικά (συγκόλληση σημείου
προσδιορισμός)
Το μονό στοιχείο μπορεί να ρυθμιστεί σε μια συγκεκριμένη θέση χωρίς συγκόλληση σημείου
Σημείο ψύξη βελόνας συγκόλλησης: στάνταρ με ψύκτη
Τυπική περιστρεφόμενη κεφαλή συγκόλλησης, συν ή πλην περιστροφή 90 μοιρών (συν ή
εύρος μείον 90 μοιρών, αυθαίρετη ρύθμιση)
Προαιρετική λειτουργία αυτόματης λείανσης βελόνας συγκόλλησης
Προαιρετική λειτουργία ανίχνευσης πίεσης βελόνας συγκόλλησης
Λήψη και αποστολή δεδομένων συγκόλλησης
Λειτουργία διεπαφής: Webseriv
Αποστολή: για αποστολή ως συμβολοσειρά σε μορφή XML
Απόδοση σημειακής συγκόλλησης: περισσότερα από 4500 τεμάχια κυψελίδας /Η (υπολογισμένη σύμφωνα με
οι δύο φορές του σημείου, 4 σημεία συγκόλλησης για το θετικό ηλεκτρόδιο και 4 συγκόλληση
σημεία για το αρνητικό ηλεκτρόδιο)
Σημειακή συγκόλληση νικελίου: 0,08-0,15 επινικελίωση ή καθαρό νικέλιο χωρίς
συγκόλληση με αυλάκι εκτροπής
0,15-0,2 επινικελίωση ή καθαρό νικέλιο συνιστάται να συγκολληθεί με
αυλάκι εκτροπής
Η κυρτή συγκόλληση συνιστάται για επινικελίωση άνω των 0,2 mm -0,5 ή καθαρού
νικέλιο

Πτυσσόμενο καλούπιΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 31

Κύρια λειτουργία: Μετατρέψτε το καλούπι σε αυτόματη συγκόλληση σημείου Β πλευράς
Αποδοτικότητα κύκλου εργασιών: 20 S/χρόνο

Β επιφανειακή συγκόλλησηΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 32

Πρότυπο
HEQUAN (Bicast),
MDA8000B/MDB4000B
τρανζίστορ
τροφοδοτικό συγκόλλησης,
Προαιρετική ισχύς συγκόλλησης τρανζίστορ MIYACHI MDA8000B/MDB4000B
Προμήθεια
Με λειτουργία ανίχνευσης ρεύματος, ψευδής συγκόλληση, συναγερμός πυρκαγιάς έκρηξης
Λειτουργία καθαρού σερβοκινητήρα τεσσάρων αξόνων
Τα δεδομένα συντεταγμένων σημειακής συγκόλλησης μπορούν να εισαχθούν μέσω δίσκου U ή συστοιχίας
Τα θετικά και τα αρνητικά ρεύματα συγκόλλησης μπορούν να ρυθμιστούν διαφορετικά (σημειακή συγκόλληση
προσδιορισμός)
Το μονό στοιχείο μπορεί να ρυθμιστεί σε μια συγκεκριμένη θέση χωρίς συγκόλληση σημείου
Σημείο ψύξη βελόνας συγκόλλησης: στάνταρ με ψύκτη
Τυπική περιστρεφόμενη κεφαλή συγκόλλησης, συν ή πλην περιστροφή 90 μοιρών (συν ή
εύρος μείον 90 μοιρών, αυθαίρετη ρύθμιση)
Προαιρετική λειτουργία αυτόματης λείανσης βελόνας συγκόλλησης
Προαιρετική λειτουργία ανίχνευσης πίεσης βελόνας συγκόλλησης
Λήψη και αποστολή δεδομένων συγκόλλησης
Λειτουργία διεπαφής: Webseriv
Αποστολή: για αποστολή ως συμβολοσειρά σε μορφή XML
Απόδοση σημειακής συγκόλλησης: περισσότερα από 4500 τεμάχια κυψελίδας /Η (υπολογισμένη σύμφωνα με
οι δύο φορές του σημείου, 4 σημεία συγκόλλησης για το θετικό ηλεκτρόδιο και 4 συγκόλληση
σημεία για το αρνητικό ηλεκτρόδιο)
Σημειακή συγκόλληση νικελίου: 0,08-0,15 επινικελίωση ή καθαρό νικέλιο χωρίς
συγκόλληση με αυλάκι εκτροπής
0,15-0,2 επινικελίωση ή καθαρό νικέλιο συνιστάται να συγκολληθεί με
αυλάκι εκτροπής
Η κυρτή συγκόλληση συνιστάται για επινικελίωση άνω των 0,2 mm -0,5 ή καθαρού
νικέλιο

Καλούπι flip2Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 33

Κύρια λειτουργία: Μετατρέψτε το καλούπι σε αυτόματη συγκόλληση σημείου Β πλευράς
Αποδοτικότητα κύκλου εργασιών: 20 S/χρόνο

Μηχανή ανύψωσης καλουπιώνΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 34

Βασικές Λειτουργίες:
Αφού αφαιρεθεί η μπαταρία, η μήτρα συνδέεται αυτόματα και
έπεσε αυτόματα και μεταφέρθηκε στη γραμμή μήτρας

Χειριστής λήψης μπαταρίαςΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 35

Βασικές Λειτουργίες:
Αφαιρέστε την μπαταρία με σημείο συγκόλλησης και μεταφέρετέ τη στη γραμμή κυκλοφορίας ή
γραμμή παραγωγής
Αποδοτικότητα: 20 S/χρόνο

Γραμμή μεταφοράς καλουπιώνΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 36

Κύρια λειτουργία: Μεταφέρετε το καλούπι σημειακής συγκόλλησης στο κάτω κομμάτι νικελίου καλουπιού
θέση εγκατάστασης και τη θέση τοποθέτησης του κάτω τεμαχίου μήτρας νικελίου

Κάτω ανυψωτικό φύλλο νικελίου καλουπιούΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 37

Βασικές λειτουργίες: πρόσβαση στο κάτω καλούπι για να σηκώσετε την πλάκα νικελίου και μέσα στο
θέση κάτω βραχίονα

Ανελκυστήρας στερέωσης φύλλου νικελίου άνω καλουπιούΠλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 38

Κύρια λειτουργία: πρόσβαση στο επάνω καλούπι για να σηκώσετε το



Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 39


Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 41

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 42

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 43

Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 44Πλήρως αυτόματη κυλινδρική μπαταρία 18650/21700 45

FAQ

Α: Πώς μπορούμε να λύσουμε προβλήματα μηχανών;

Β: Πλεονεκτήματα εργοστασίων, έχουμε μηχανικούς και παράγουμε τις μηχανές.

1) Θα κανονίσουμε έναν μηχανικό να επικοινωνήσει μαζί σας όταν λάβουμε το μήνυμά σας. Θα σας καθοδηγήσει για να λύσετε το πρόβλημα μέσω βιντεοκλήσης ή μηνυμάτων.

2) Εάν το πρόβλημα προκλήθηκε από ζημιά εξαρτήματος, θα σας στείλουμε ένα νέο στοιχείο. Αφού το λάβετε, θα σας καθοδηγήσουμε στη βιντεοκλήση σχετικά με τον τρόπο εγκατάστασης.

Α: Είναι εγγυημένη η ποιότητα του προϊόντος;

Β: Η εταιρεία μας είναι μια έρευνα και ανάπτυξη, παραγωγή, πωλήσεις ως μια από τις επιχειρήσεις υψηλής τεχνολογίας, από την έναρξή της το 2005, επέμενε πάντα στην ποιότητα πρώτα, στην υπηρεσία πρώτης επιχειρηματικής φιλοσοφίας, στην ποιότητα των προϊόντων, στην οικονομική αποδοτικότητα.Οι πελάτες στο εξωτερικό είναι επίσης ικανοποιημένοι με τα προϊόντα μας, η ικανοποίησή τους είναι το κίνητρό μας

Α: Σε ποιο εύρος ισχύει το προϊόν;

σι:Η εταιρεία έχει δεσμευτεί για 11 χρόνια στη στήλη Εξοπλισμός παραγωγής αυτοματισμού πακέτων μπαταριών και στη γραμμή παραγωγής αυτοματισμού πακέτων μπαταριών.Τα προϊόντα χρησιμοποιούνται κυρίως σε ψηφιακές μπαταρίες, μπαταρίες αποθήκευσης ενέργειας, μπαταρίες εργαλείων, μπαταρίες ισχύος, μπαταρίες αυτοκινήτων κ.λπ.

Α: Γιατί πρέπει να αγοράσω από τον κατασκευαστή;

σι:1) Διασφάλιση ποιότητας. Οι κατασκευαστές είναι υπεύθυνοι για τα δικά τους προϊόντα, λειτουργούν για μεγάλο χρονικό διάστημα, σταθερές εγκαταστάσεις παραγωγής. Δώστε μεγαλύτερη προσοχή στη φήμη του προϊόντος, όχι σε μια κακή παραγγελία

2) Προστασία μετά την πώληση. Τα εργοστάσια παράγουν τον δικό τους εξοπλισμό και γνωρίζουν περισσότερα για αυτόν από ό,τι οι έμποροι.Σε περίπτωση βλάβης του εξοπλισμού, το εργοστάσιο διαθέτει επαρκές απόθεμα ανταλλακτικών για την έγκαιρη επίλυση του προβλήματος. Λαμβάνοντας υπόψη την απόσταση του διεθνούς εμπορίου, μια σταθερή και αξιόπιστη εξυπηρέτηση μετά την πώληση είναι πιο σημαντική από οποιαδήποτε άλλη πτυχή.

3) Προσαρμόσιμα προϊόντα. Το εργοστάσιο διαθέτει τμήμα σχεδίασης και ανάπτυξης, το οποίο μπορεί να προσαρμόσει όλα τα είδη εξοπλισμού σύμφωνα με τις ανάγκες των πελατών.Εν τω μεταξύ, το εργοστάσιο μπορεί επίσης να βρει την κατεύθυνση σχεδιασμού νέων προϊόντων από αυτές τις ανάγκες

Ελάτε σε επαφή μαζί μας

Εισάγετε το μήνυμά σας

Μπορεί να είσαι σε αυτά
