Κυλινδρική γραμμή συνελεύσεων 18650/21700/32650 μπαταρία

Περιγραφή προϊόντων

Γραμμή πακέτων μπαταριών για τη συγκέντρωση της 18650/21700/32650 κυλινδρικής παραγωγής υψηλής αποδοτικότητας κυττάρων

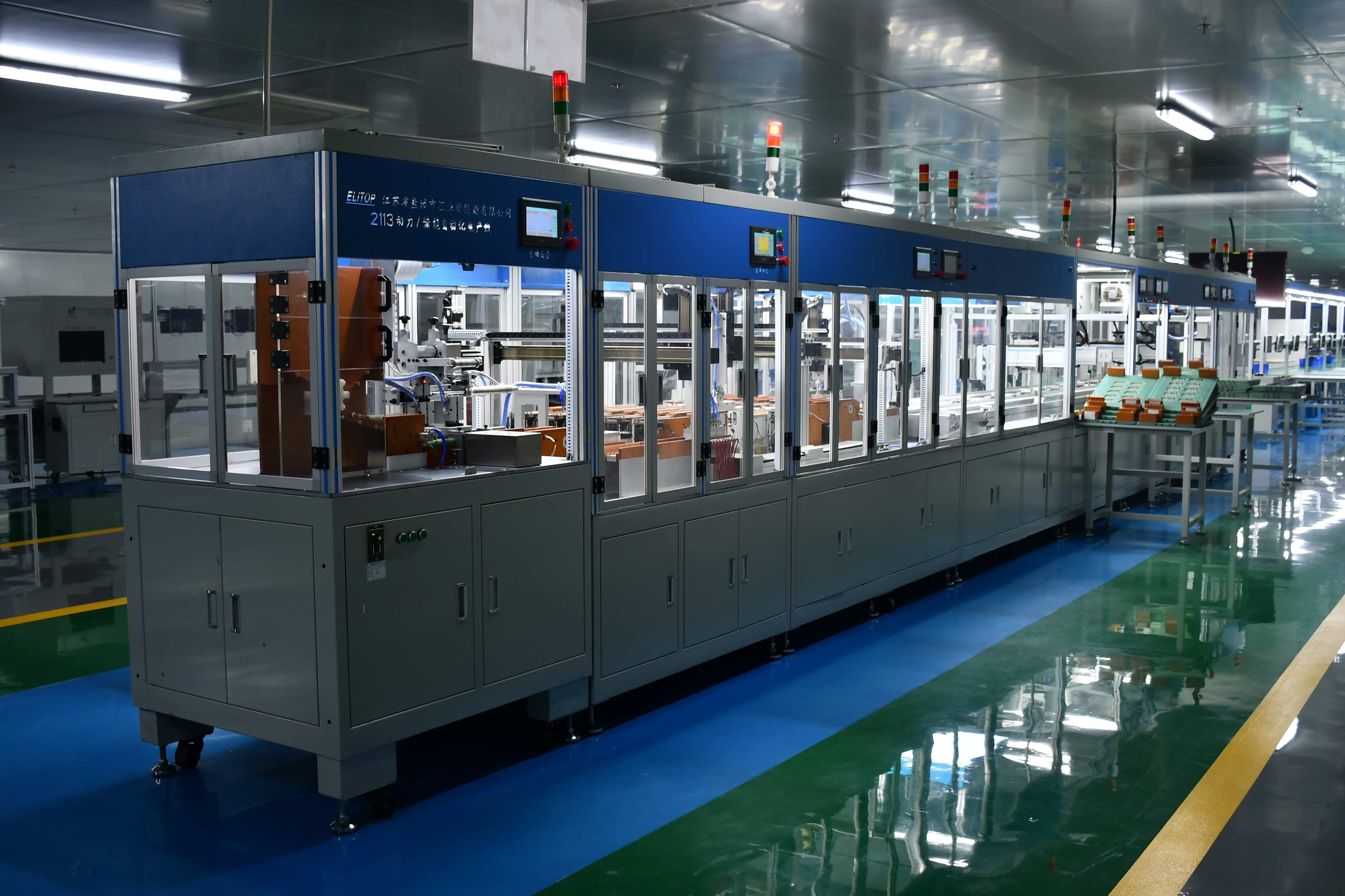

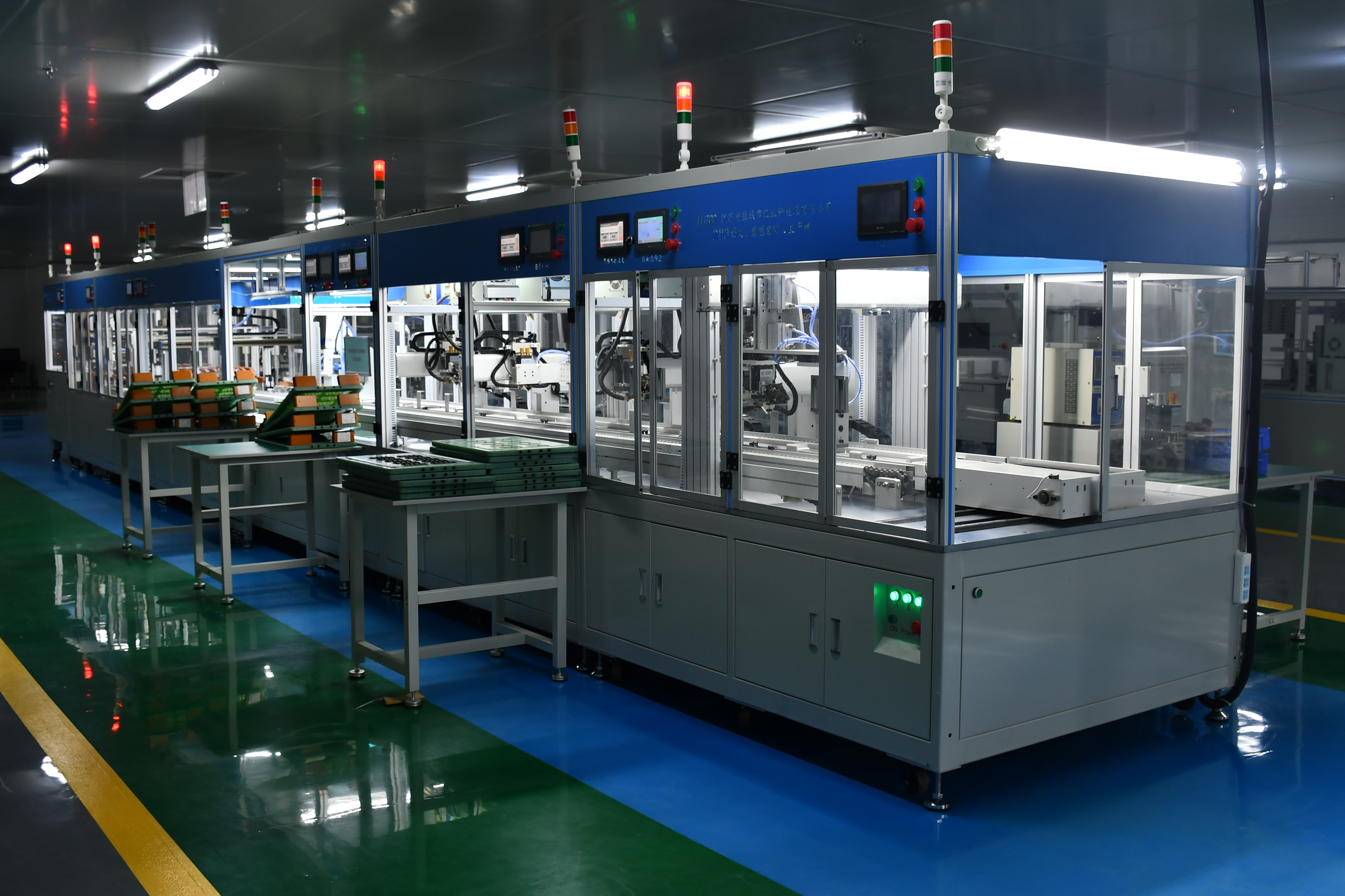

Όνομα εξοπλισμού: Αυτόματη γραμμή παραγωγής του πακέτου μπαταριών ενεργειακής αποθήκευσης δύναμης

Εισαγωγή στο συνδυασμό εξοπλισμού

Μονάδα 1

◎Ηλεκτρικό μέρος πυρήνων): αυτόματη αυτόματη σίτιση πυρήνων πλαισίων 18650 ηλεκτρική (10*10), one-time 6

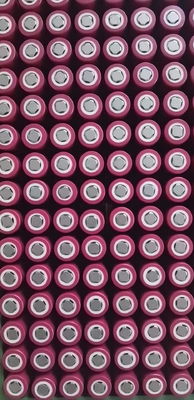

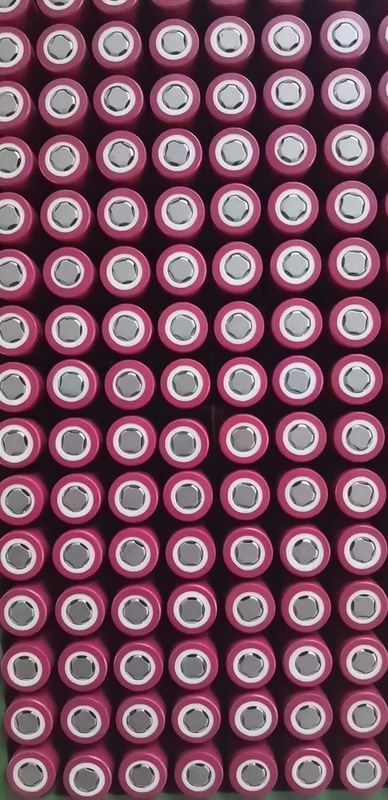

Κιβώτιο (κύτταρο 600PCS18650)

◎Αυτόματο μαξιλάρι λήξης

◎Αυτόματο αυτόματο ταξινομώντας μέρος ανίχνευσης → κώδικα (10 ΕΝΤΆΞΕΙ αρχεία, αρχείο ενός NG, 2 /3 το /4 το /5 μπορούν να τεθούν δεδομένου ότι το ίδιο αρχείο, να αυξήσουν τον αριθμό αποθήκευσης κυττάρων, κάθε αυλάκωση είναι 100PCS, δύο αυλακώσεις είναι στο ίδιο αρχείο, κατόπιν 200PCS, 3 αυλακώσεις είναι στο ίδιο αρχείο, έπειτα 300PCS)

Μονάδα 2

◎Το αυτόματο αυτόματο χωρίζοντας κατά διαστήματα ρομπότ → ανίχνευσης → κώδικα στο θετικό και αρνητικό καθαρισμό λέιζερ ανίχνευσης → ηλεκτροδίων μπαταριών υποστηριγμάτων →CCD στο δευτερεύοντα καθαρισμό λέιζερ κύκλου εργασιών 1→ φορμών προαιρετικό) → Α (στη δευτερεύουσα συγκόλληση σημείων προαιρετικό) → Β (στη δευτερεύουσα συγκόλληση σημείων A1→ στην πλευρά που μια συγκόλληση σημείων κύκλου εργασιών 2→ φορμών 2→ στη δευτερεύουσα συγκόλληση σημείων Β 2→ στο δευτερεύον Β 2→ παίρνει αυτόματα έξω την κάλυψη → παίρνει αυτόματα έξω τη γραμμή συνελεύσεων κύκλων παραγωγής ημιτελών προϊόντων μπαταριών μπαταριών → (εξαρτήματα κολλών ανίχνευσης → εμφάνισης συγκόλλησης σημείων

→ Σύνδεση → πιάτων προστασίας που διαμορφώνει την περιεκτική δοκιμή απόδοσης →, κ.λπ.)

Μονάδα 3

◎Μια γραμμή κύκλων για τη διπλή φόρμα αλυσίδων ταχύτητας

◎15 σύνολα μεταφορέα φορμών συγκόλλησης σημείων (L530*380MM)

◎15 σύνολα ανώτερων και χαμηλότερων πιάτων κάλυψης της φόρμας συγκόλλησης σημείων για κάθε πρότυπο μπαταριών

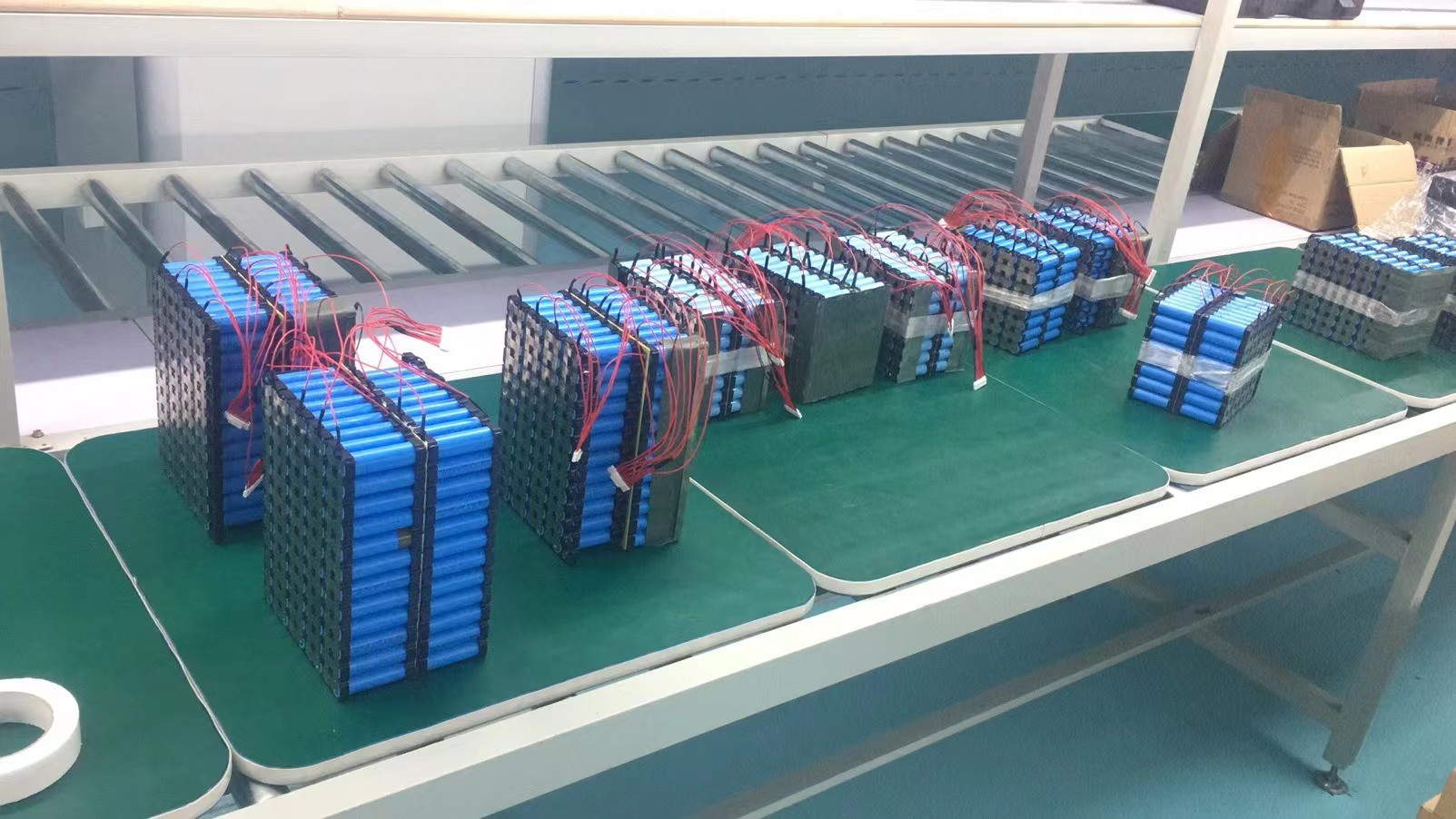

Ημιτελής γραμμή παραγωγής μπαταριών *1

◎Μια reflux γραμμή για τον ανώτερο μεταφορέα φορμών

Μονάδα 4

Διπλή γραμμή *1 κύκλων συνελεύσεων αλυσίδων ταχύτητας (μετρητές L16.5*W1.3*H2)

BT-2410a, σύνολο 24 σειρών/εσωτερικό σύνολο ελεγκτών *1 αντίστασης τάσης σειράς (προαιρετικά)

◎Διπλό σύνολο συγκόλλησης σημείων λέιζερ θέσης *1 (πιάτο προστασίας και γραμμή επιθεώρησης B+B-)

◎BT-85V05C50F περιεκτικός ελεγκτής απόδοσης πακέτων μπαταριών

Μονάδα 5

◎Ηλεκτρονικό Kanban σύστημα MES (ένα για τον κύριο κεντρικό υπολογιστή, ένα για την κύρια οθόνη επίδειξης, ένα για SOP υπο--kanban, ένα για κάθε σταθμό)

◎Ηλεκτροστατικός εξολοθρευτής *2

◎Συγκεντρώστε το στατικό δαχτυλίδι της γραμμής κύκλων και του στατικού συναγερμού, 1 σύνολο για κάθε σταθμό

Διάγραμμα ροής παραγωγής

Διάγραμμα σχεδιαγράμματος εξοπλισμού

Σημείωση: BT-2113 αυτόματη γραμμή παραγωγής L16.5*W1.5* 1.76m πακέτων μπαταριών αποθήκευσης δύναμης/ενέργειας

Διπλή γραμμή συνελεύσεων κύκλων αλυσίδων ταχύτητας L16.5*W1.3*2M

Σημείωση: BT-2113 αυτόματη γραμμή παραγωγής L16.5*W1.5* 1.76m πακέτων μπαταριών αποθήκευσης δύναμης/ενέργειας

Γυρίζοντας γραμμή L4.6 * W1.8 H0.8 Μ

Διπλή γραμμή συνελεύσεων κύκλων αλυσίδων ταχύτητας L16.5*W1.3*2M

Πέντε, απαιτήσεις περιβάλλοντος εξοπλισμού

1, παροχή ηλεκτρικού ρεύματος: AC380V±10%, 30KW 50HZ±10%

2, πηγή αερίου: 0.4-0.8mpa, καμία υδρονέφωση νερού, καμία ακαθαρσία

3, περιβαλλοντική θερμοκρασία: 10-45℃

4, περιβαλλοντική υγρασία: όχι περισσότεροι από 85r.h (καμία συμπύκνωση υγρασίας)

5, το περιβάλλον χωρίς ισχυρή δόνηση, κανένα διαβρωτικό αέριο και εύφλεκτο και εκρηκτικό αέριο

Υπηρεσία μεταπωλήσεων

1. Το κόμμα Α είναι υποχρεωμένο για να εκπαιδεύσει τους χρήστες εξοπλισμού κομμάτων β στην εγκατάσταση, τη διόρθωση, τη χρήση και τη συντήρηση δωρεάν, ώστε να εξασφαλιστεί ότι οι χειριστές του αιτούντος μπορούν να λειτουργήσουν κανονικά και ανεξάρτητα, και το προσωπικό συντήρησης μπορεί να χειριστεί τα κοινά προβλήματα ανεξάρτητα

2. Η περίοδος εξουσιοδότησης του εξοπλισμού είναι δύο έτη. Το κόμμα Α θα είναι αρμόδιο για τρεις εγγυήσεις σύμφωνα με τις εθνικές νομοθεσίες και τους κανονισμούς. Αφότου λήγει η εξουσιοδότηση, ισόβια συντήρηση, και σε τιμή κόστους για να παρέχει τα ανταλλακτικά και φθορά των μερών. Εάν το πρόβλημα αντιμετωπίζεται οφσάιτ, ο προμηθευτής θα δώσει μια σαφή απάντηση με ηλεκτρονικό ταχυδρομείο ή τη γραπτή μορφή μέσα σε 4 ώρες
